Optimisez votre atelier avec la plieuse de barres de cuivre CNC HQ400-1200B. Cette presse plieuse hydraulique offre une précision extrême pour le façonnage de jeux de barres destinés aux armoires électriques et TGBT. Contrôle numérique avancé, répétabilité garantie et robustesse industrielle pour les tableautiers exigeants. Idéale pour le cuivre et l‘aluminium haute tension. Fiabilité et rapidité d‘exécution pour augmenter votre productivité de câblage.
Produit : Presse plieuse de barres de cuivre CNC (CNC Copper Busbar Bending Machine)

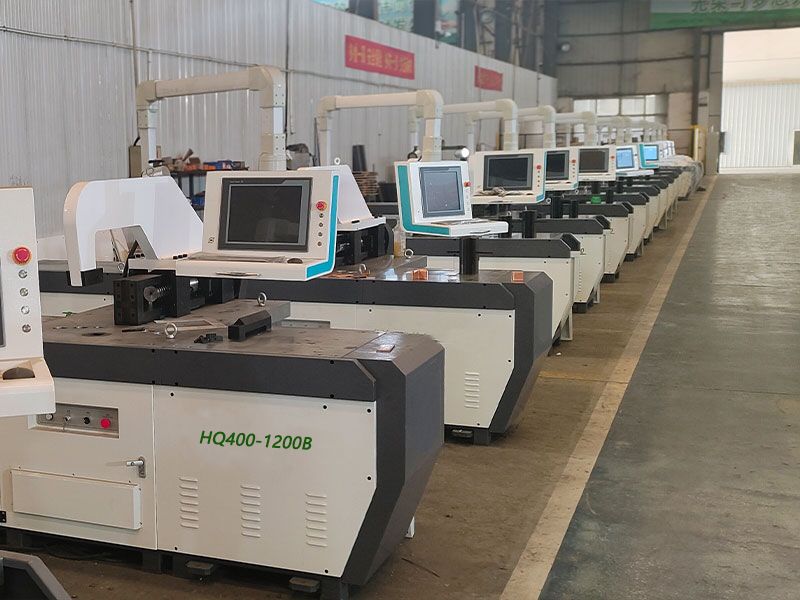

Modèle : HQ400-1200B / HQ400-2000B
Fonction Principale : Pliage à plat (Flat Bending), Pliage en U (U-Bending), Pliage Vertical ou sur chant (Vertical Bending) pour barres omnibus en cuivre et aluminium. Découvrez nos solutions complètes pour le façonnage de barres de distribution électrique.

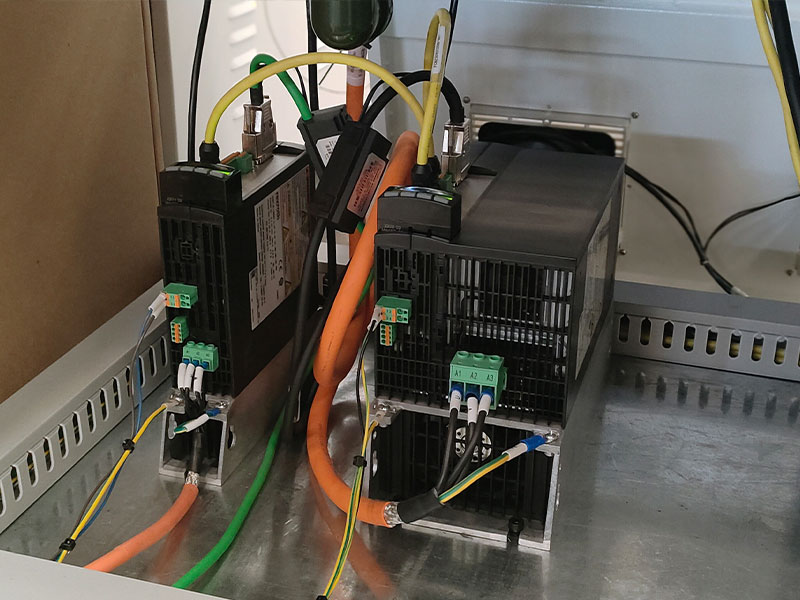

1. Système d'entraînement Servo : Entraînement entièrement par servomoteur haute performance assurant une transmission fluide, une force de pliage constante et un positionnement micrométrique.
2. Structure en Cadre Fermé : Conception à structure fermée (Closed Structure) garantissant un équilibre parfait des forces, une rigidité mécanique supérieure et une absence de déformation après des années d'utilisation intensive.

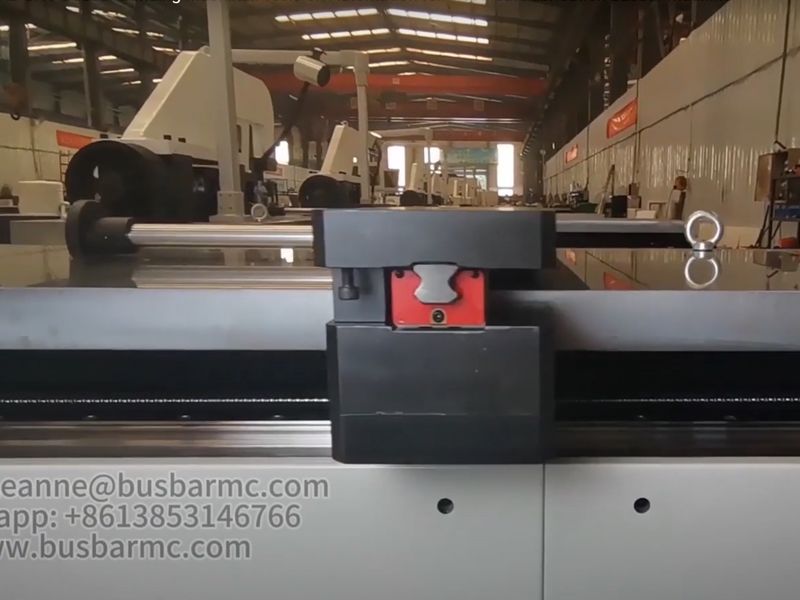

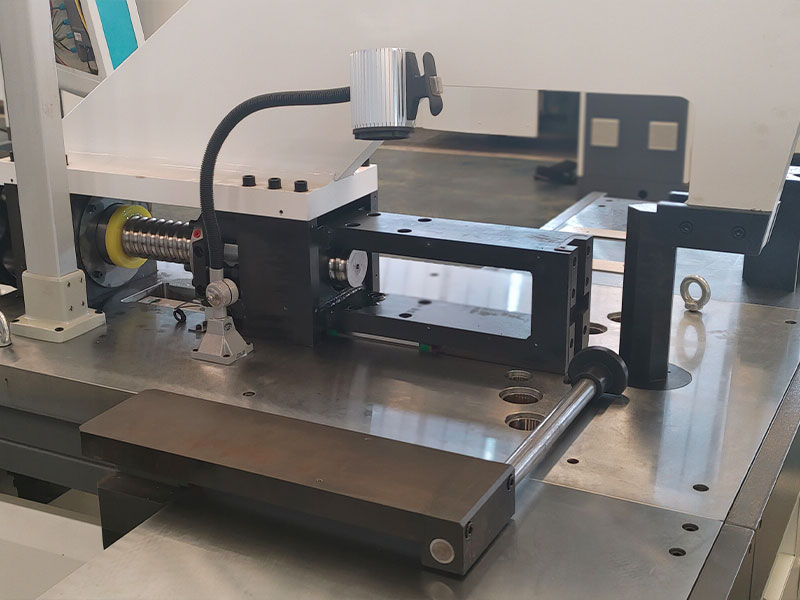

3. Cette plieuse de jeu de barres CNC est dotée de doubles rails de guidage linéaires de précision et d'une vis à billes rectifiée pour un fonctionnement silencieux et une répétabilité exceptionnelle.

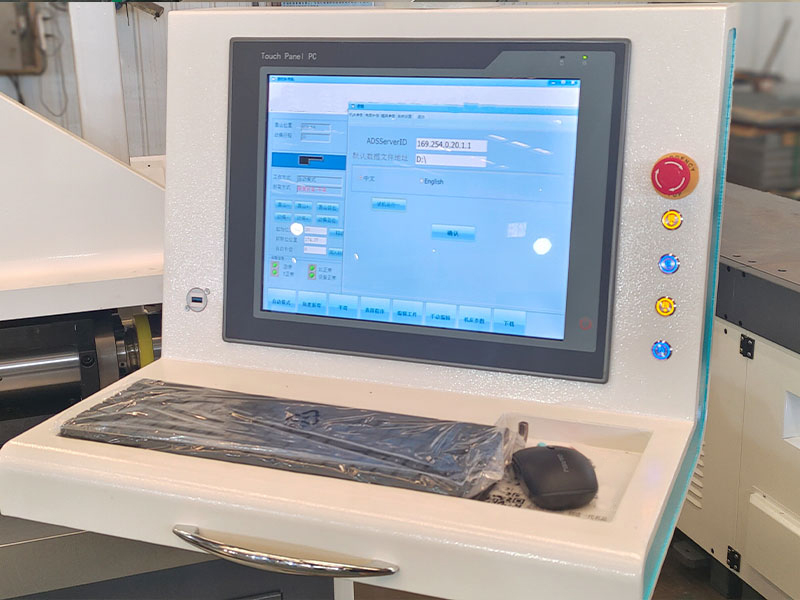

4. Contrôle Numérique Avancé : Ordinateur industriel couplé à un système PLC pour un contrôle rigoureux de l'angle de pliage et du positionnement de la butée arrière.
5. Logiciel CAO/DAO Intégré : Équipée de notre propre logiciel de programmation CAD/CAM, facilitant la conception des pièces et la génération automatique des programmes d'usinage.
6. Polyvalence Totale : Prend en charge le pliage à plat, le pliage vertical (sur chant) et le cintrage de tubes grâce à un changement rapide de matrices.
7. Système d'Outillage Rapide : Installation et remplacement aisés des moules, blocage sécurisé et précision angulaire garantie pour les armoires électriques TGBT.
8. Gestion des Flux : Supporte l'importation de listes de pliage par lots et offre une prévisualisation visuelle 3D des cycles de production.
| Pression Nominale (Force) | 400KN |
| Longueur de Butée (Axe X) | 1200mm |
| Capacité Max Pliage Horizontal | 15 × 200mm |
| Capacité Max Pliage Vertical | 12 × 120mm |
| Précision de Positionnement | ±0.15mm |
| Précision Angulaire | ±0.3° |
| Dimensions de la Machine | 3500 × 1450 × 1850mm |
| Poids de la Machine | 3100kg |
Découvrez la performance de notre presse plieuse CNC en action pour le pliage de précision de barres omnibus :
1. Quels sont les métaux compatibles avec ce centre de pliage ?

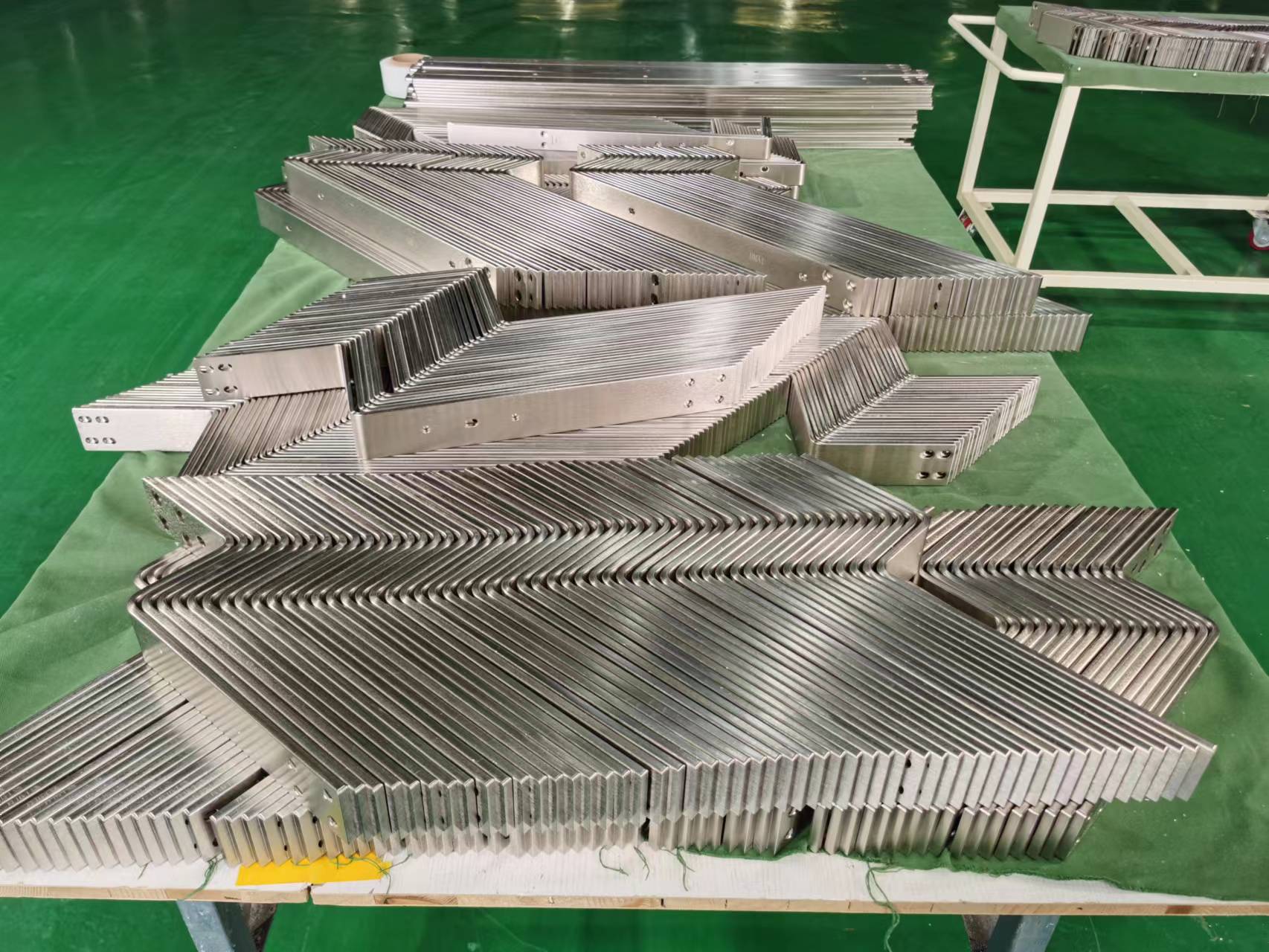

Cette machine est spécifiquement conçue pour le façonnage des barres de cuivre électrolytique et d'aluminium utilisées dans les systèmes de distribution électrique.
2. Quels types de cintrage peut-on réaliser ?
Le système permet le pliage à plat (pour les connexions de disjoncteurs), le pliage en U et le pliage sur chant (vertical) indispensable pour les jeux de barres de forte intensité.
3. Comment est pilotée la machine ?
Elle utilise une architecture hybride : un ordinateur industriel robuste et un automate PLC, pilotant des servomoteurs pour une précision d'angle absolue.
4. Le logiciel de programmation est-il en français ?
Oui, notre logiciel propriétaire CAD/CAM est intuitif et inclus. Il permet de générer des codes G-code en quelques clics à partir de vos plans de câblage.
5. Est-il possible de créer une ligne de production complète ?
Absolument. Nos plieuses s'intègrent parfaitement avec nos unités de poinçonnage et cisaillage CNC pour automatiser totalement votre atelier de tableautier.
6. La machine supporte-t-elle la production en série ?
Oui, la fonction d'importation par lots permet de charger une liste complète de pliages. L'interface visuelle guide l'opérateur pour un gain de temps maximal.
7. Proposez-vous des outillages sur mesure ?
Nous personnalisons les matrices (moules) selon vos sections de barres spécifiques pour garantir un pliage sans marquage excessif ni déformation.
